สกรูถ่านหินที่เป็นมิตรกับสิ่งแวดล้อม
  • 500-200000 DWT 200-3000t / h Rail Mobile Screw Coal Ship Unloader
  • 500-200000 DWT 200-3000t / h Rail Mobile Screw Coal Ship Unloader

500-200000 DWT 200-3000t / h Rail Mobile Screw Coal Ship Unloader

ในปี 2018 บริษัทได้ทำการวิจัย พัฒนา ผลิต และนำไปใช้กับระบบขนส่งถ่านหินของโรงไฟฟ้าในประเทศจีนอย่างประสบความสำเร็จ ลำแสงแนวนอนบนหอคอยจะโค้งงอโดยอาศัยการหมุนในแนวนอนแบบสองทิศทางของหอหมุน แอมพลิจูดถูกเลื่อน แขนแนวตั้งถูกเหวี่ยงไปมา และประตูถูกย้าย ตัวโหลดซ้ำสามารถรับรู้การเคลื่อนไหวสามมิติเพื่อติดตามตำแหน่งของวัสดุและดึงวัสดุ จากนั้นวัสดุจะถูกยกไปที่สกรูแนวนอนโดยเครื่องสกรูแนวตั้ง จากนั้นวัสดุในไซโลจะถูกขนถ่ายไปยังระบบลำเลียงบนฝั่งโดยอัตโนมัติด้วยอุปกรณ์ถ่ายเท ข้อดีของรุ่นนี้มีดังนี้:
1 ทนต่อการสึกหรอเป็นพิเศษ: เนื่องจากคุณสมบัติการบดสูงของถ่านหินและส่วนผสมของสิ่งสกปรกที่มีความแข็งสูงจำนวนมากเช่น gangue ถ่านหิน สภาพแวดล้อมการซื้อกลับบ้านโดยทั่วไปจึงรุนแรงและสวมใส่ง่าย ส่งผลให้การสึกหรอของการซื้อกลับบ้านในช่วงแรกผิดปกติ ซึ่งจะช่วยลดอายุการใช้งาน ทางเข้าของตัวรีเคลมที่พัฒนาโดย Aotuo และชิ้นส่วนด้านล่างที่สวมใส่ง่ายนั้นเคลือบด้วยชั้นที่มีความแข็งสูงเป็นพิเศษและชั้นโลหะผสมที่ทนทานต่อการสึกหรอเป็นพิเศษซึ่งมีความแข็งสามารถเข้าถึง 75HRC ซึ่งช่วยปรับปรุงอายุการใช้งานของรีเคลมได้อย่างมาก อายุการใช้งานของเครื่องจักรทั้งหมดสามารถเกิน 25 ปีและอายุการใช้งานของชิ้นส่วนที่สวมใส่เกิน 2 ล้านตัน
2 ประสิทธิภาพสูง: ประสิทธิภาพการทำงานโดยเฉลี่ยของเครื่องขนถ่ายสกรูถ่านหินสามารถเข้าถึง 70-75% และผลผลิตสามารถเข้าถึง 2,000 ตันต่อชั่วโมง ได้รับประโยชน์หลักจาก:
1 ติดตั้งเครื่องป้อนถ่านหินพิเศษที่มีประสิทธิภาพ สามารถรักษาความสามารถในการจับวัสดุได้คงที่
2 การขนถ่ายและลำเลียงวัสดุเป็นกระบวนการต่อเนื่องและอัตราว่างของอุปกรณ์มีขนาดเล็ก
(3) เครื่องป้อนพิเศษมีขนาดเล็ก (เมื่อเทียบกับประเภทล้อถัง, ประเภทถังโซ่, ประเภทถังคว้า) การทำงานที่ยืดหยุ่นและเรียบง่าย
④ ปริมาณการทำความสะอาดที่เหลือมีน้อย และความหนาของวัสดุที่เหลือคือประมาณ 250 มม. สามารถลดระยะเวลาการกวาดล้างได้อย่างมาก
เมื่อรวมประเด็นข้างต้นเข้าด้วยกัน ประสิทธิภาพการทำงานของตัวขนถ่ายสกรูถ่านหินอาจสูงกว่าตัวขนถ่ายเรือประเภทอื่นถึง 15-25%
3 การคุ้มครองสิ่งแวดล้อม: เครื่องขนถ่ายถ่านหินแบบสกรูที่เป็นมิตรต่อสิ่งแวดล้อมมีระบบลำเลียงแบบปิดสนิท ในระหว่างกระบวนการขนถ่ายถ่านหินจะไม่มีการรั่วไหลของวัสดุ ผลกระทบของฝุ่นจะถูกควบคุมอย่างเข้มงวด และแทบไม่มีฝุ่นหลุดออกมาในระหว่างกระบวนการขนถ่ายถ่านหิน สามารถตอบสนองอุตสาหกรรมท่าเรือและมาตรฐานการปล่อยมลพิษของประเทศ ระบบกำจัดฝุ่นหมอกแห้งที่กำหนดค่าโดยอุปกรณ์ระบายสามารถรวมหมอกแห้งและฝุ่นได้อย่างสมบูรณ์ และกำจัดฝุ่นโดยใช้พื้นที่ของตัวเองเพื่อให้ได้ผลการกำจัดฝุ่นที่มีประสิทธิภาพ ในบรรดาผู้ขนถ่ายเรืออย่างต่อเนื่อง ผู้ขนถ่ายสกรูถ่านหินมีผลการรักษาสิ่งแวดล้อมที่ดีกว่า
4 การประหยัดพลังงาน: เนื่องจากความต่อเนื่องของการส่งมอบวัสดุขนถ่ายสกรูถ่านหินจึงเป็นเรื่องง่ายที่จะตระหนักถึงการควบคุมวงปิดทั้งหมดและการปรับอัตโนมัติตั้งแต่ปลาย Take-up จนถึงจุดสิ้นสุดการปล่อยและทำให้เรือขนถ่ายอยู่ในสภาพการทำงานที่ดีขึ้นเสมอ ลดการสูญเสียที่ไม่สามารถใช้งานได้ให้เหลือน้อยที่สุด เพื่อให้หน่วยการใช้พลังงานอยู่ระหว่าง 0.6-1.0KWH/h และการใช้พลังงานตันอยู่ที่ประมาณ 1 องศา ซึ่งมีข้อดีที่ชัดเจนของการประหยัดพลังงานและการปกป้องสิ่งแวดล้อมเมื่อเปรียบเทียบกับเครื่องขนถ่ายถ่านหินแบบคว้าน และถึงระดับการประหยัดพลังงาน
5 การบังคับใช้ที่กว้าง: สามารถนำไปใช้กับผู้ให้บริการจำนวนมากถ่านหิน 800 ~ 50,000 DWT ขนปริมาณน้ำ 20% ขนาดอนุภาคของถ่านหินก้อน 200 มม.
ติดต่อเราตอนนี้ วีดีโอ
ก่อนหน้า：ไม่มีสินค้ารุ่นก่อนหน้า
ต่อไป：ไม่มีสินค้าถัดไป

อธิบาย

กำลังการผลิต

200-3000t/h (คำนวณตามความหนาแน่นของถ่านหิน)

ประเภทเรือที่ใช้บังคับ

500-200000 เดทเวทตัน

เหมาะสำหรับถ่านหินก้อนที่มีขนาดอนุภาค

≤400มม

การใช้พลังงาน

<0.8 กิโลวัตต์ชั่วโมง/ตัน

การแนะนำผลิตภัณฑ์

ATXM600B
เครื่องขนถ่านหินแบบสกรูยึดราง
เครื่องขนถ่ายถ่านหินอย่างต่อเนื่องแบบปิดที่ท่าเรือโรงไฟฟ้า
ติดตั้งรางแล้ว ถ่านหิน เส้นทางปิด
200-3000
ที/ชม
กำลังการผลิตคำนวณจากความหนาแน่นของถ่านหิน
500-200000
ดีดับบลิวที
ประเภทเรือที่ใช้บังคับ
≤400
มม
ขนาดอนุภาคถ่านหินก้อนที่เหมาะสม
<0.8
กิโลวัตต์ชั่วโมง/ตัน
การใช้พลังงาน
การรับถ่านหินของท่าเรือโรงไฟฟ้า · ครอบคลุมรางหลายท่า · การลำเลียงแบบสกรูแบบปิด
ภาพรวมผลิตภัณฑ์

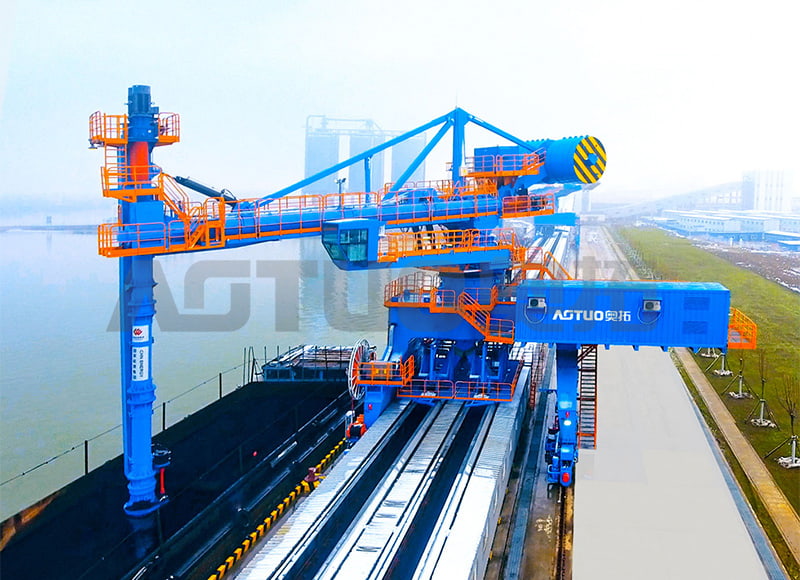

เครื่องขนถ่ายถ่านหินแบบสกรูติดราง ATXM600B เป็นเครื่องขนถ่ายถ่านหินในสภาพแวดล้อมแบบปิดอย่างต่อเนื่อง ซึ่งได้รับการออกแบบมาเพื่อการปล่อยถ่านหินที่ท่าเรือโรงไฟฟ้าและท่าเทียบเรือคลังถ่านหิน หน่วยดังกล่าวให้บริการเรือขนาดตั้งแต่ 500 ถึง 200,000 DWT โดยมีกำลังการผลิต 200 ถึง 3,000 ตันต่อชั่วโมง โดยคำนวณจากความหนาแน่นของถ่านหิน และรับถ่านหินก้อนที่มีขนาดอนุภาคสูงถึง 400 มิลลิเมตร แชสซีแบบติดตั้งบนรางเคลื่อนที่ไปตามท่าเรือ ช่วยให้เครื่องจักรหนึ่งเครื่องครอบคลุมท่าเทียบเรือหลายท่าหรือเปลี่ยนตำแหน่งตามความยาวของเรือที่แตกต่างกัน โดยไม่ต้องใช้เครื่องขนถ่ายคงที่ต่อท่า การลำเลียงแบบสกรูทำให้มีทางเดินวัสดุแบบปิดตั้งแต่จุดยึดภาชนะไปจนถึงจุดรับฝั่ง ซึ่งรองรับการกักเก็บฝุ่นที่ขั้นตอนการนำเข้า การขนย้าย และการปล่อย แขนแนวตั้งจะประกบเข้ากับส่วนยึด ในขณะที่บูมแนวนอนจะเลื่อนและยกขึ้นผ่านช่องฟักและช่วงฟรีบอร์ด ปริมาณการใช้พลังงานต่ำกว่า 0.8 กิโลวัตต์-ชั่วโมงต่อตัน เครื่องจักรนี้ได้รับการระบุไว้สำหรับโรงไฟฟ้าที่ใช้ถ่านหินเป็นเชื้อเพลิงและคลังเก็บถ่านหินที่มีความต่อเนื่องในการปล่อยก๊าซ การควบคุมฝุ่น และการเลือกอุปกรณ์ขับเคลื่อนที่มีความยืดหยุ่นในการกำหนดตารางเวลาท่าเทียบเรือ
พารามิเตอร์การทำงาน
กำลังการผลิต
200-3000 ตัน/ชม. (คำนวณตามความหนาแน่นของถ่านหิน)
ประเภทเรือที่ใช้บังคับ
500-200000 เดทเวทตัน
เหมาะสำหรับถ่านหินก้อนที่มีขนาดอนุภาค
≤400 มม
การใช้พลังงาน
<0.8 kWh/t
ประเภทเครื่อง
ติดตั้งบนราง, การลำเลียงแบบสกรู, การคายประจุอย่างต่อเนื่อง
การกำหนดค่าด้านสิ่งแวดล้อม
เส้นทางลำเลียงแบบปิดพร้อมส่วนต่อเก็บฝุ่น
มูลค่าเชิงพาณิชย์สำหรับผู้ประกอบการโรงไฟฟ้าและคลังถ่านหิน
ความยืดหยุ่นในการกำหนดเวลาท่าเทียบเรือ
การเดินทางด้วยรางช่วยให้สามารถเปลี่ยนตำแหน่งเครื่องจักรระหว่างท่าเทียบเรือและความยาวของเรือได้ จึงสามารถกำหนดเวลาหนึ่งหน่วยในการเรียกถ่านหินติดต่อกัน แทนที่จะส่งเครื่องขนถ่ายแบบตายตัวไปยังท่าเทียบเรือแต่ละท่า
ปล่อยประจุอย่างต่อเนื่อง
การลำเลียงแบบสกรูทำให้การไหลของวัสดุมีความเสถียรจากสายพานลำเลียงแบบค้างไปยังฝั่ง ซึ่งรองรับการป้อนถ่านหินที่สะสมอย่างคงที่และกำหนดการรับโรงงานที่คาดการณ์ได้
การกักเก็บฝุ่นในการจัดการถ่านหิน
ทางเดินสกรูแบบปิดจำกัดการปล่อยฝุ่นถ่านหินที่ทางเข้า รางถ่ายโอน และจุดระบาย ซึ่งสนับสนุนการปฏิบัติตามข้อกำหนดพอร์ตและขีดจำกัดอนุภาคของโรงงาน
ความคุ้มครองระดับเรือ
กลุ่มผลิตภัณฑ์ 500-200000 DWT ครอบคลุมเรือถ่านหินชายฝั่งขนาดเล็ก, Handysize, Handymax, Supramax, Panamax, Post-Panamax และ Capesize ภายในข้อกำหนดอุปกรณ์เดียว
การจัดการถ่านหินก้อน
รูปทรงของสกรูและทางเข้าได้รับการกำหนดค่าสำหรับถ่านหินก้อนที่มีขนาดสูงสุด 400 มิลลิเมตร ซึ่งช่วยลดความจำเป็นในการคัดกรองเบื้องต้นหรือการทำลายด้านข้างก่อนระบายออก
การควบคุมต้นทุนพลังงาน
การใช้พลังงาน below 0.8 kilowatt-hours per ton limits the electrical cost component of coal discharge and supports plant energy budget planning.
ลักษณะทางเทคนิค
แชสซีแบบติดตั้งบนรางพร้อมการเคลื่อนที่ของท่าเรือตามยาว
การแกว่งบูมแนวนอนเพื่อการปกปิดฟัก
การยกระดับบูมสำหรับกระดานอิสระและการเปลี่ยนแปลงของกระแสน้ำ
ข้อต่อแขนสกรูแนวตั้งสำหรับการเข้าถึงแบบยึด
การลำเลียงสกรูแบบปิดจากทางเข้าไปยังทางออก
อินเทอร์เฟซการรวบรวมฝุ่นที่จุดถ่ายโอน
ไดรฟ์ความถี่ตัวแปรบนสกรูหลัก
การป้องกันการสึกหรอบนการขึ้นของสกรูและไลเนอร์
รูปทรงทางเข้าสำหรับถ่านหินก้อนสูงถึง 400 มม
ห้องโดยสารของผู้ปฏิบัติงานพร้อมช่องปล่อยและช่องมอง
การตรวจสอบระยะไกลและการวินิจฉัยข้อผิดพลาด
การใช้พลังงานต่ำกว่า 0.8 kWh/t
โดยระบุ ATXM600B
ท่าเรือโรงไฟฟ้าถ่านหิน
การปล่อยถ่านหินความร้อนและไอน้ำจากภาชนะไปยังคลังพืชหรือระบบลำเลียงฟีดหม้อไอน้ำโดยตรง
ท่าเทียบเรือคลังถ่านหิน
สิ่งอำนวยความสะดวกรับถ่านหินหลายท่าซึ่งมีเครื่องจักรติดตั้งบนรางเดียวครอบคลุมการเรียกเรือที่ต่อเนื่องกัน
สภาพแวดล้อมพอร์ตที่ได้รับการควบคุม
หน้าจอแสดงค่าน้ำหนักที่มีขีดจำกัดการปล่อยฝุ่นถ่านหิน จำเป็นต้องมีการลำเลียงแบบปิดและดักจับฝุ่นที่จุดถ่ายโอน
การรับถ่านหินเกรดผสม
ไซต์งานที่ได้รับถ่านหินหลายเกรดซึ่งมีการวางแผนขั้นตอนการเปลี่ยนและการจัดการการสึกหรอ
คำถามที่พบบ่อยจากทีมงานจัดซื้อและวิศวกร
ช่วง 200-3000 ตันต่อชั่วโมงใช้กับเกรดถ่านหินเฉพาะอย่างไร
ขอบเขตกำลังการผลิตถูกกำหนดโดยเทียบกับความหนาแน่นรวมของถ่านหินและการกระจายขนาดอนุภาค กำลังการผลิตที่กำหนดขั้นสุดท้ายจะได้รับการยืนยันโดยเทียบกับเกรดถ่านหิน ปริมาณความชื้น และสภาวะการกักเก็บที่จัดหาโดยโรงงานหรือสถานีปลายทาง การตั้งค่าความเร็วของสกรูและการกำหนดค่าไดรฟ์จะตรงกับอัตราการคายประจุที่กำหนดที่ต้องการ
เรือประเภทใดบ้างที่อยู่ในช่วง 500-200,000 DWT
กลุ่มผลิตภัณฑ์ครอบคลุมถึงถ่านหินชายฝั่งทะเลขนาดเล็กและรถเทกองขนาดเล็กในระดับล่างผ่านคลาส Handysize, Handymax, Supramax, Panamax, Post-Panamax และ Capesize การยืดแขนของบูม ข้อต่อแขน และระยะการเคลื่อนที่ของรางได้รับการกำหนดค่าตามรูปทรงของฟักและยึดของส่วนผสมของภาชนะเป้าหมายที่ระบุในการสอบถาม
ระดับถ่านหินก้อนขนาด 400 มม. มีความหมายอย่างไรในทางปฏิบัติ
รูปทรงทางเข้าและสกรูได้รับการกำหนดค่าให้รับถ่านหินก้อนที่มีขนาดอนุภาคสูงถึง 400 มิลลิเมตร ก้อนขนาดใหญ่อาจต้องแยกออกหรือคัดแยกโดยขึ้นอยู่กับแหล่งถ่านหิน การจัดอันดับได้รับการยืนยันโดยเทียบกับการกระจายขนาดถ่านหินที่จัดหาโดยโรงงานหรือคลังเก็บ
การเดินทางด้วยรถไฟสนับสนุนการรับถ่านหินหลายท่าอย่างไร
แชสซีจะเคลื่อนที่ไปตามรางท่าเรือเพื่อเปลี่ยนตำแหน่งระหว่างท่าเทียบเรือและตามความยาวของเรือที่แตกต่างกัน ความยาวรางและความเร็วในการเคลื่อนที่ถูกกำหนดโดยโครงร่างอาคารผู้โดยสาร สามารถกำหนดเวลาเครื่องจักรหนึ่งเครื่องในการเรียกเรือติดต่อกันได้ ซึ่งช่วยลดความต้องการด้านเงินทุนเมื่อเทียบกับเครื่องขนถ่ายคงที่หนึ่งเครื่องต่อท่าเทียบเรือ
สิ่งที่จำเป็นเพื่อให้เป็นไปตามขีดจำกัดการปล่อยฝุ่นถ่านหิน
เส้นทางการลำเลียงสกรูปิดจากทางเข้าไปยังทางออก อินเทอร์เฟซการรวบรวมฝุ่นมีให้ที่แผงกั้นไอดี รางส่งผ่าน และจุดระบาย ข้อมูลจำเพาะของหน่วยการกรองจะจับคู่กับขีดจำกัดของเทอร์มินัลหรือใบอนุญาตโรงงาน และได้รับการยืนยันในระหว่างวิศวกรรมโดยละเอียด บทบัญญัติการระบายอากาศด้วยการระเบิดได้รับการแก้ไขตามความเหมาะสม
Terminal ต้องมีอะไรบ้างในการติดตั้ง?
หน้าจอแสดงค่าน้ำหนักจะทำหน้าที่วางรากฐานของรางและราง ความจุของโครงสร้างท่าเรือสำหรับโหลดล้อเครื่องจักร และการเชื่อมต่อแหล่งจ่ายไฟ น้ำหนักของฐานเครื่องจักร รางรถไฟ และข้อกำหนดทางไฟฟ้าจะออกให้โดยเป็นส่วนหนึ่งของชุดเอกสารทางเทคนิค
ข้อควรพิจารณาในการดำเนินการ
รางและฐานราก
มาตรวัดราง ความยาวราง และพิกัดน้ำหนักล้อได้รับการยืนยันโดยเทียบกับโครงสร้างของท่าเรือ การออกแบบฐานรากคำนึงถึงภาระการทำงานของเครื่องจักรและข้อกำหนดในการยึดพายุ
พลังและการควบคุม
กำลังไฟฟ้าที่ติดตั้งถูกกำหนดโดยการกำหนดค่าความจุ ม้วนสายเคเบิลหรือแถบตัวนำจ่ายการเดินทางด้วยราง การควบคุมผสมผสานกับการลำเลียงถ่านหินในโรงงาน คลังสินค้า และระบบป้อนหม้อไอน้ำ
ข้อมูลวัสดุถ่านหิน
ความหนาแน่นรวม การกระจายขนาดอนุภาค ปริมาณความชื้น ดัชนีการเสียดสี และอุณหภูมิ จำเป็นสำหรับรูปทรงของสกรู การกำหนดขนาดระบบฝุ่น และการเลือกการป้องกันการสึกหรอ
การจัดการการสึกหรอ
อัตราการสึกหรอของเกลียวและไลเนอร์ขึ้นอยู่กับการเสียดสีของถ่านหิน มีการระบุส่วนการสึกหรอที่เปลี่ยนได้เพื่อให้สามารถวางแผนการบำรุงรักษาตามกำหนดการเรียกเรือได้
ลำดับการว่าจ้าง
การทดสอบการยอมรับของโรงงานก่อนการจัดส่ง การทดสอบการทำงานที่ไซต์งานประกอบด้วยการทดสอบการเคลื่อนที่ของราง การทดสอบการทำงานของแขนและบูม การตรวจสอบระบบฝุ่น และการทดลองการปล่อยถ่านหินแบบโหลด
คุณสมบัติผู้ปฏิบัติงาน
การฝึกอบรมครอบคลุมถึงการเดินทางและการวางตำแหน่งทางรถไฟ การควบคุมบูมและแขน ลำดับการยึด กระบวนการเปลี่ยนถ่านหิน การตรวจสอบระบบฝุ่น และขั้นตอนฉุกเฉิน
เครื่องขนถ่ายถ่านหินแบบสกรูติดราง ATXM600B กำหนดค่าโดยเทียบกับส่วนผสมของภาชนะ ข้อมูลเกรดถ่านหิน และขีดจำกัดการปล่อยก๊าซเรือนกระจก

ข้อความ

"หากคุณมีความคิดเห็นหรือคำถามใด ๆ โปรดอย่าลังเลที่จะติดต่อเรา"

สินค้าแนะนำ

มุ่งเน้นโซลูชันโดยรวมสำหรับระบบการขนส่งทางท่าเรือสินค้าแห้ง,
การวิจัยและพัฒนา การผลิตและการบริการ

Hangzhou Aotuo Mechanical and Electrical Co., Ltd.
Hangzhou Aotuo Mechanical and Electrical Co., Ltd.(ย่อมาจาก AOTUO) ก่อตั้งขึ้นในปี พ.ศ. 2546 และเป็น ผู้ผลิตเครื่องขนถ่ายถ่านหินแบบสกรูติดราง และ ซัพพลายเออร์เครื่องขนถ่ายถ่านหินแบบสกรูติดราง Heaoto เป็นองค์กรด้านเทคโนโลยีขั้นสูงระดับชาติที่มุ่งเน้นด้านโซลูชันที่ครอบคลุมสำหรับระบบการถ่ายเทสินค้าแห้งที่ท่าเรือ และการวิจัย พัฒนา ผลิต และการบริการอุปกรณ์ระดับไฮเอนด์สำหรับการโหลดและขนถ่ายสินค้าแห้งที่ท่าเรือ...

  • ความเป็นมืออาชีพ

  • คุณภาพ

  • โซลูชันแบบครบวงจร

สำรวจเพิ่มเติม
Hangzhou Aotuo Mechanical and Electrical Co. , Ltd.
ใบรับรอง

การรับรองด้านสิ่งแวดล้อม

ศูนย์ข่าว

ข่าวสารอัปเดต

500-200000 DWT 200-3000t / h Rail Mobile Screw Coal Ship Unloader ความรู้ด้านอุตสาหกรรม

Hangzhou Aotuo Mechanical and Electrical Co., Ltd. (AOTUO) ออกแบบและสร้าง 500-200000 เดทเวทตัน 200-3000t / h Rail Mobile Screw Coal Ship Unloader สำหรับคลังถ่านหิน โรงไฟฟ้า และท่าเทียบเรือรับถ่านหินอุตสาหกรรม เครื่องขนถ่ายสกรูแบบติดตั้งบนรางจะรวมแขนสกรูแนวนอนและช่องรับสกรูแนวตั้งเพื่อปล่อยถ่านหินอย่างต่อเนื่องตั้งแต่ 500 ถึง 200000 DWT ที่ปริมาณ 200 ถึง 3000 ตันต่อชั่วโมง

AOTUO Rail Mobile Screw Coal Ship Unloader: การวางตำแหน่งผลิตภัณฑ์

เครื่องขนถ่ายถ่านหินแบบสกรูเคลื่อนที่แบบรางนี้เป็นเครื่องขนถ่ายถ่านหินแบบปิดอย่างต่อเนื่อง AOTUO พัฒนาและประยุกต์ใช้หน่วยแรกกับระบบขนส่งถ่านหินของโรงไฟฟ้าในประเทศจีนเมื่อปี 2561 เครื่องจักรดังกล่าวใช้โบกี้ติดรางเพื่อเคลื่อนที่ระหว่างท่าเทียบเรือ หอหมุนสำหรับการวางตำแหน่งในแนวนอน และแขนสกรูแนวตั้งเพื่อป้อนถ่านหินเข้าไปในสกรูลำเลียงแนวนอน จากนั้นจึงส่งไปยังระบบลำเลียงชายฝั่ง

การออกแบบนี้มีจุดมุ่งหมายเพื่อการจัดการถ่านหินโดยควบคุมฝุ่น มีความพร้อมใช้งานสูงและต้นทุนพลังงานต่อตันต่ำ เส้นทางการลำเลียงแบบสกรูปิดตั้งแต่ทางเข้าจนถึงทางออก จึงไม่ปล่อยถ่านหินผ่านอากาศภายนอก โครงสร้างแบบติดตั้งบนรางช่วยให้เครื่องหนึ่งสามารถรองรับท่าเทียบเรือได้หลายท่า ซึ่งเหมาะกับเทอร์มินอลที่มีการเปลี่ยนแปลงขนาดเรือและการจัดสรรท่าเทียบเรือ

ข้อมูลจำเพาะทางเทคนิคและขอบเขตการดำเนินงาน

กำลังการผลิตคำนวณจากความหนาแน่นรวมถ่านหินที่ 0.8 ถึง 1.1 ตัน/ลบ.ม. ปริมาณงานจริงขึ้นอยู่กับประเภทของถ่านหิน ความชื้น มุมของการวางและรูปทรงการยึด ตารางด้านล่างสรุปพารามิเตอร์หลักที่เรายืนยันในขั้นตอนข้อเสนอ

พารามิเตอร์ ข้อมูลจำเพาะ
กำลังการผลิต 200-3000 ตัน/ชม. (ความหนาแน่นของถ่านหิน 0.8-1.1 ตัน/ลบ.ม.)
ประเภทเรือที่ใช้บังคับ 500-200000 DWT
ก้อนถ่านหินขนาดอนุภาค ≤400มม. (ผ่าน 90%)
การใช้พลังงาน <0.8 กิโลวัตต์ชั่วโมง/ตัน
การปล่อยฝุ่น ≤10 มก./ลบ.ม
ระดับเสียงรบกวน ≤80 เดซิเบล(เอ)
การแกว่งแขนในแนวนอน ±135°
การยกแขนในแนวนอน 30° ขึ้น / 30° ลง
การแกว่งแขนแนวตั้ง ด้านใน 30° / ด้านนอก 40°
รางรถไฟ 6000-8000 มม
กำลังมอเตอร์ที่ติดตั้ง 400-800 กิโลวัตต์ ขึ้นอยู่กับความจุ

คุณสมบัติการออกแบบการจัดการถ่านหิน

ถ่านหินมีฤทธิ์กัดกร่อนและมักมีสิ่งเจือปนและสิ่งสกปรกแข็ง AOTUO ใช้ชั้นโลหะผสมที่ทนทานต่อการสึกหรอเป็นพิเศษกับไอดีและชิ้นส่วนที่สึกหรอด้านล่าง โดยมีความแข็งสูงถึง 75 HRC ซึ่งช่วยยืดอายุการใช้งานของผู้เรียกคืนและช่วยให้เครื่องจักรมีประสิทธิผลในการให้บริการถ่านหินที่มีการสึกหรอสูง

  • การบินด้วยสกรูเสริมแรง: อัตราส่วนพิทช์ต่อเส้นผ่านศูนย์กลาง 1.2, การเคลือบผิวแข็งด้วยโครเมียมคาร์ไบด์ (550-600 บริเนล) บนขอบใบและแผ่นไลเนอร์ ตัวเลือกการซ้อนทับทังสเตนคาร์ไบด์สำหรับถ่านหินที่มี HGI ต่ำกว่า 40
  • ความสามารถในการจับก้อนขนาดใหญ่: ทางเข้าไอดีแบบเรียวและส่วนแท่งกริซลี่จับถ่านหินก้อนได้สูงถึง 400 มม. และป้องกันการติดขัดขนาดใหญ่
  • ไดรฟ์ความถี่ตัวแปร: ช่วงความเร็วของสกรูหลัก 40-120 RPM, การปรับอัตราการไหลจากความจุ 20 ถึง 100%
  • การเก็บฝุ่น: ระบบลำเลียงแบบปิดพร้อมระบบป้องกันฝุ่นหมอกแห้งและตัวจับประกายไฟ ควบคุมการปล่อยฝุ่นได้ถึง 10 มก./ลบ.ม.
  • ความคล่องตัวของราง: โบกี้รองรับสี่จุด ใช้เวลาถ่ายโอนระหว่างท่าเทียบเรือ 5-8 นาที ความยาวรางโดยทั่วไป 200-600 ม.

การประยุกต์ใช้งานพอดีกับคลังถ่านหิน

เครื่องขนถ่ายถ่านหินแบบสกรูเคลื่อนที่บนรางเหมาะกับอาคารส่งออกถ่านหิน ท่าเทียบเรือรับถ่านหินของโรงไฟฟ้า ท่าเทียบเรือหลายท่า ลานวัตถุดิบของโรงงานเหล็ก และคลังเชื้อเพลิงหม้อไอน้ำอุตสาหกรรม สามารถจัดการกับถ่านหินบิทูมินัส ถ่านหินซับบิทูมินัส และลิกไนต์ภายในขีดจำกัดความชื้นและอุณหภูมิที่ระบุไว้

สำหรับหน้าจอเทอร์มินัลที่รองรับซีเมนต์ ปูนเม็ด หรือเมล็ดพืช AOTUO จะจัดหาอุปกรณ์ที่เกี่ยวข้องกับ เช่น 1,000-70000 DWT 200-1500t / h Rail mobile Screw Ship Unloader และ 300-1500t / h 800-50000DWT Rail Mobile Ship Loader สำหรับการโหลดวัสดุจำนวนมาก . อุปกรณ์เสริมต่างๆ เช่น เครื่องดักฝุ่น สายพานลำเลียง และแอร์สไลด์ สามารถรวมเข้ากับระบบถ่ายโอนเดียวกันได้

การควบคุม ระบบอัตโนมัติ และบูรณาการความปลอดภัย

เครื่องขนถ่ายมาพร้อมกับระบบควบคุมแบบ PLC อินเทอร์เฟซการตรวจสอบระยะไกล การบันทึกการผลิต และการแจ้งเตือนการบำรุงรักษา สกรูหลักขับเคลื่อนด้วยไดรฟ์ความถี่แบบแปรผันสำหรับการปรับการไหล ระบบควบคุมสามารถกำหนดค่าได้ตามอินเทอร์เฟซบรรทัดที่ต้องการ รวมถึงระบบลำเลียงฝั่งและห้องควบคุมกลางของเทอร์มินัล

คุณลักษณะด้านความปลอดภัยสำหรับบริการฝุ่นถ่านหิน ได้แก่ แผงระบายอากาศระเบิดตาม NFPA 68 เซ็นเซอร์ตรวจจับประกายไฟที่ทางเข้าของสกรูและถังระบายพร้อมระบบปิดอัตโนมัติ สายรัดสายดินสำหรับการคายประจุไฟฟ้าสถิต และอุปกรณ์ไฟฟ้าที่ป้องกันการจุดระเบิดด้วยฝุ่น (คลาส II ส่วนที่ 2) การตรวจสอบก๊าซมีเทนใช้ได้กับถ่านหินที่มีสารระเหยมากกว่า 35%

การติดตั้ง การว่าจ้าง และการยอมรับ

ข้อกำหนดฐานรากของรางประกอบด้วยรางขนาด 6,000-8,000 มม. อัตราการรับน้ำหนักของฐาน 35 ตันต่อล้อ ความทนทานต่อความตรงของราง ±3 มม. ในระยะ 10 ม. และความลาดชันสูงสุด 0.3% แหล่งจ่ายไฟคือ 6600 V หรือ 690 V, 50/60 Hz, 3 เฟส พร้อมรอกม้วนสายหรือระบบพู่ห้อยตลอดราง

การทดสอบการยอมรับของโรงงานดำเนินการที่กำลังการผลิต 100% ด้วยวัสดุจำลองถ่านหิน การทดสอบการใช้งานนอกสถานที่ประกอบด้วยการทดสอบการทำงานต่อเนื่องเป็นเวลา 12 ชั่วโมงกับถ่านหินจริง และการทดสอบโหลดที่ 110% ของกำลังการผลิตที่กำหนด การฝึกอบรมผู้ปฏิบัติงานครอบคลุมถึงความปลอดภัยของฝุ่นถ่านหิน การป้องกันการระเบิด การควบคุมบูม ขั้นตอนฉุกเฉิน และการตรวจสอบระบบฝุ่น

การบำรุงรักษาและการบริการ

การสะสมฝุ่นถ่านหินต้องมีการตรวจสอบระบบรวบรวมฝุ่นและเซ็นเซอร์ตรวจจับประกายไฟทุกสัปดาห์ แนะนำให้ตรวจสอบการสึกหรอของฝาเกลียวทุกๆ 400 ชั่วโมงการทำงานสำหรับถ่านหินบิทูมินัส และ 300 ชั่วโมงสำหรับซับบิทูมินัสหรือลิกไนต์ การเปลี่ยนพื้นผิวแข็งมักจะอยู่ที่ 3,000-4,500 ชั่วโมง ขึ้นอยู่กับการขัดถูของถ่านหิน มีการเปลี่ยนถุงกรองฝุ่นทุกๆ 18-24 เดือน

AOTUO ให้บริการจัดหาชิ้นส่วนอะไหล่ เอกสารทางเทคนิค และการสนับสนุนด้านบริการ บริษัทดำเนินการระบบการบริการระดับโลกพร้อมความมุ่งมั่นในการตอบสนองสำหรับบุคลากรด้านการติดตั้ง หลังการขาย การปฏิบัติงาน และการบำรุงรักษา

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

เพื่อเตรียมการกำหนดค่าและใบเสนอราคาสำหรับเครื่องขนถ่ายถ่านหินแบบสกรูเคลื่อนที่บนราง เราจำเป็นต้องมีอินพุตโครงการต่อไปนี้ รายการนี้ไม่ใช่รายการตรวจสอบการซื้อ เป็นข้อมูลทางวิศวกรรมที่ทีมของเราใช้ในการปรับขนาดเครื่องจักรและยืนยันอินเทอร์เฟซ

  • ช่วงของเรือ: DWT ต่ำสุดและสูงสุด ขนาดฟักโดยทั่วไป และความสูงของกระดานอิสระ
  • คุณสมบัติของถ่านหิน: ความหนาแน่นรวม การกระจายขนาดก้อน ปริมาณความชื้น HGI สารระเหย และอุณหภูมิ
  • เป้าหมายความจุ: ตันต่อชั่วโมงที่ต้องการ ชั่วโมงการทำงานต่อวัน และปริมาณงานต่อปี
  • รูปแบบท่าเทียบเรือ: จำนวนท่าเทียบเรือที่จะให้บริการ ความยาวรางรถไฟ มาตรวัด และสภาพฐานราก
  • แหล่งจ่ายไฟ: แรงดันไฟฟ้า ความถี่ และกำลังไฟฟ้าที่ติดตั้งอยู่
  • อินเตอร์เฟซฝั่ง: รับความจุสายพานลำเลียง ความกว้างของสายพาน และความสูงของจุดถ่ายโอน
  • ข้อจำกัดด้านสิ่งแวดล้อม: เป้าหมายการปล่อยฝุ่น ขีดจำกัดเสียง และมาตรฐานท้องถิ่นที่บังคับใช้
  • ขอบเขตการทำงานอัตโนมัติ: อินเทอร์เฟซการควบคุมส่วนกลาง การตรวจสอบระยะไกล และข้อกำหนดในการบันทึกข้อมูล

คำถามที่พบบ่อย

ขนาดถ่านหินก้อนสูงสุดที่ผู้ขนถ่ายถ่านหินแบบสกรูเคลื่อนที่แบบรางสามารถจัดการได้คือเท่าไร?

โครงสร้างสกรูมาตรฐานรองรับถ่านหินก้อนได้สูงสุดถึง 400 มม. โดยที่ 90% ผ่านตะแกรงขนาด 400 มม. ส่วนแถบกริซลี่ที่ทางเข้าจะป้องกันไม่ให้วัสดุขนาดใหญ่เกิน 450 มม. ไม่ให้สกรูติด

การออกแบบแบบติดตั้งบนรางมีประโยชน์ต่อคลังถ่านหินอย่างไร

ยูนิตแบบติดตั้งบนรางเดี่ยวสามารถรองรับท่าเทียบเรือได้ 2 ถึง 5 ท่า ซึ่งช่วยลดจำนวนอุปกรณ์ลงได้ 30-50% เมื่อเทียบกับเครื่องขนถ่ายแบบตายตัว เวลาในการถ่ายโอนระหว่างท่าเทียบเรือคือ 5-8 นาที และความยาวรางโดยทั่วไปจะอยู่ในช่วงตั้งแต่ 200 ถึง 600 ม. ขึ้นอยู่กับโครงร่างเทอร์มินัล

เครื่องขนถ่ายบรรลุระดับการปล่อยฝุ่นเท่าใด

ระบบลำเลียงแบบปิดและระบบกำจัดฝุ่นแบบหมอกแห้งจะควบคุมการปล่อยฝุ่นที่ 10 มก./ลบ.ม. หรือน้อยกว่าที่ทางออกปล่องควัน ซึ่งเป็นไปตามข้อกำหนดใบอนุญาตด้านสิ่งแวดล้อมของคลังถ่านหิน

ปริมาณความชื้นของถ่านหินใดที่ยอมรับได้?

เครื่องขนถ่ายจัดการความชื้นได้มากถึง 15% สำหรับถ่านหินบิทูมินัส และสูงถึง 25% สำหรับถ่านหินซับบิทูมินัส อุณหภูมิถ่านหินสามารถอยู่ในช่วงตั้งแต่อุณหภูมิแวดล้อมไปจนถึง 60°C วัสดุที่มีค่า HGI ต่ำกว่า 40 จำเป็นต้องมีการป้องกันการสึกหรอที่ได้รับการอัพเกรด

กำลังการผลิตคำนวณสำหรับโครงการเฉพาะอย่างไร

ค่ากำลังการผลิตจะขึ้นอยู่กับถ่านหินบิทูมินัสที่มีความหนาแน่นรวม 0.85 ตัน/ลูกบาศก์เมตร สภาพการไหลอย่างอิสระ ความชื้นต่ำกว่า 8% และการกระจายขนาดก้อน 0-400 มม. โดยที่ 50% ผ่าน 100 มม. ปริมาณงานจริงจะแตกต่างกันไปขึ้นอยู่กับประเภทของถ่านหิน ความชื้น มุมของรูปทรงการวางและยึด ปัจจัยรีดิวซ์ใช้กับลิกไนต์ที่มีความชื้นสูงหรือถ่านหินเหนียว

คุณลักษณะด้านความปลอดภัยใดบ้างที่จัดการกับความเสี่ยงจากการระเบิดของฝุ่นถ่านหิน

ระบบรวบรวมฝุ่นประกอบด้วยแผงระบายอากาศที่ระเบิดตาม NFPA 68 เซ็นเซอร์ตรวจจับประกายไฟที่ทางเข้าของสกรูและถังระบายจะสั่งการปิดเครื่องอัตโนมัติ สายรัดสายดินป้องกันการปล่อยประจุไฟฟ้าสถิต และอุปกรณ์ไฟฟ้าได้รับการป้องกันการจุดระเบิดด้วยฝุ่น (Class II, Division 2) การตรวจสอบออกซิเจนเป็นทางเลือกสำหรับถ่านหินที่มีความเสี่ยงสูง
